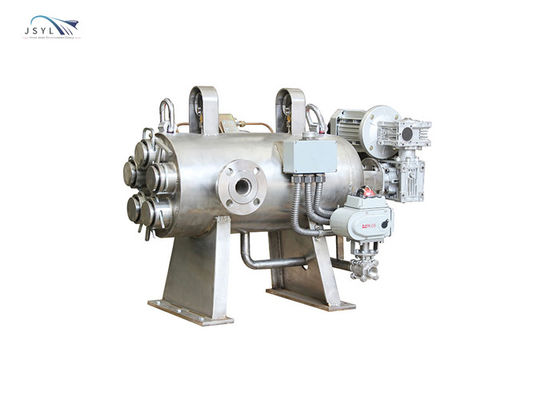

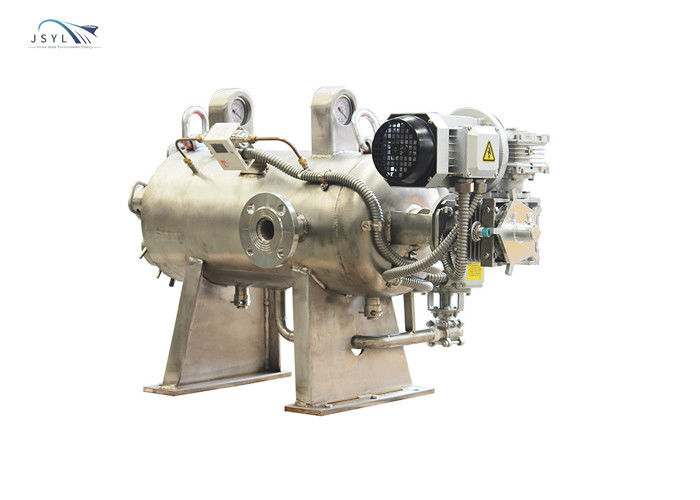

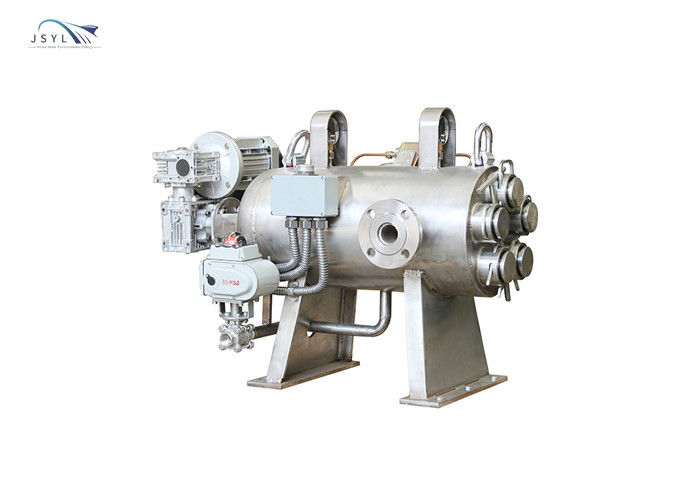

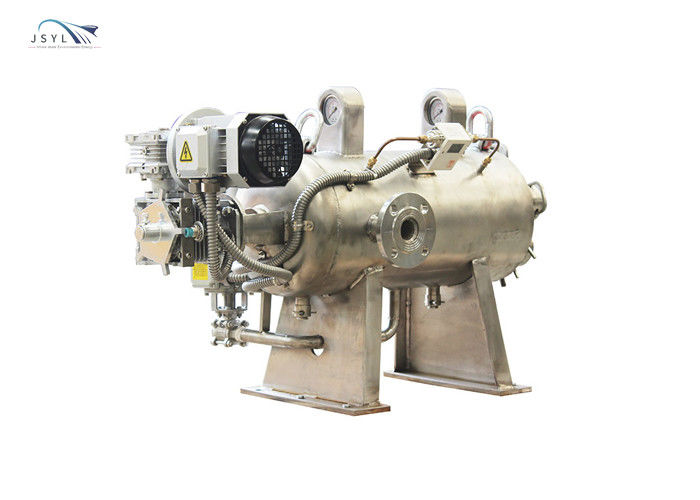

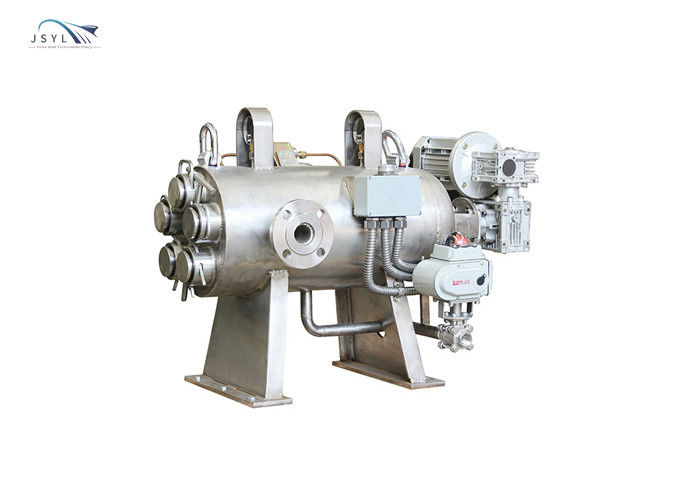

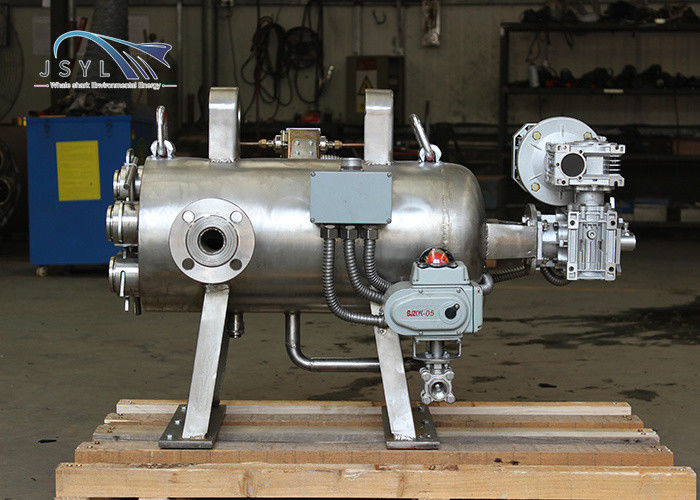

50 mikron yatay 1.6MPA otomatik geri yıkama filtresi
Betimlemek
JSYL serisi çok elemanlı filtre, geri yıkama ve filtreleme özelliklerine sahiptir.Makine sürekli olarak günde 24 saat filtreleme yapar.Arıza süresi maliyetleri, bakım maliyetleri ve işçilik maliyetleri, su ve sulu sıvı filtrasyonu için gelişmiş çözümlerdir.
Çalışma prensibi
Filtre iş akışı, filtreleme durumuna ve geri yıkama kanalizasyon durumuna bölünmüştür.
1. Normal filtrasyon durumunda: sıvı, sıvı girişinden vücuda girer ve filtre elemanı tarafından filtrelenir, sıvıdaki safsızlıklar filtre ekranında biriktirilir, filtrelenen sıvı, vücut sıvısı çıkışından boşaltılır ve kanalizasyon valf kapalı durumda;
2. Geri yıkama pis su durumu: Filtre cihazı N çoklu normal filtrasyon işleminden geçtikten sonra;giriş basıncı ve çıkış basıncı belirli bir diferansiyel basınç değerine (≥0.5MPa) ulaştığında sıvıdaki kirlilikler filtre ekranında birikir;filtre cihazı burada Ters yıkama gerektiğinde;akıllı basınç sensörü, bilgileri güç dağıtım sistemine iletir;güç dağıtım sistemi çalışıyor;tahliye vanası otomatik olarak açılır;geri yıkama dönen kol akıllıca dönerek geri yıkama düğüm plakasının okla gösterilen yönde 360 derece dönmesine neden olur (dur), Basınç farkının etkisi altında;filtre elemanları tek tek geri yıkanır;filtre elemanının içindeki kir, reaksiyon kuvvetinin çalışma koşulu altında geri yıkanır ve kanalizasyon çıkışından boşaltılır;geri yıkama işlemi sona erer;kanalizasyon valfi otomatik olarak kapanır;ekipman normal filtreleme durumuna girer.
| ÜRÜN PARAMETRESİ | |||
| Özellikler | Ekipman parametreleri | Özellikler | Ekipman parametreleri |
| Ekipman modeli |
JSYL-JDX-ZD-DN40 |
Temizleme yöntemi | Ekipmanın kendi filtre elemanı geri yıkaması |
| Kabuk seçimi | Karbon çeliği/paslanmaz çelik | Filtre öğesi formu | Sinterlenmiş çok katmanlı dokuma ağ |
| Tek makine akışı |
5 m3/H
|
Filtre elemanlarının sayısı |
5 element
|
| Nominal basıncı | 1.6MPa/2.5MPa/4.0MPa | Filtreleme doğruluğu | 50 mikron |
| Uygulanabilir viskozite (cp) | 1-40cp | Uygulanabilir sıcaklık (°C) | 0-95°C |
| Operasyon modu | Tam otomatik akıllı kontrol | Filtre elemanının değiştirilmesi | Büyük kapak flanşı yedek filtre elemanı |
|
Geri yıkama bileşenleri
|
304 paslanmaz çelik | Filtre elemanı tasarımı | Kapak değiştirme |
| Güç ünitesi | Bileşik redüktör | Konum yakınlık anahtarı | endüktif |
| Geri yıkama düğümü | Yedi yıldızlı düğüm diski | Basınç ölçer | Sismik basınç göstergesi |
| Filtre değiştirme döngüsü | Yarım yıl/bir yıldan fazla | Yükleme metodu | Dikey yatay |
Uygulanabilir endüstri:
Gıda endüstrisi üretim suyu ve yeniden kullanım suyu filtrasyonu, üretim prosesi su temini filtrasyonu, daha yüksek su kalitesi gereksinimlerine sahip ekipman soğutma suyu;çelik, petrol, kimya, kağıt, otomotiv, gıda, metalurji ve diğer endüstriler
